計算機電纜
一、產品簡介
本產品適用于額外電壓500V及以下關于防攪擾性要求較高的電子計算機[1]和自動化銜接用電纜荔灣電纜。電纜地線芯絕緣選用具有抗氧化功能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿意傳輸功能的要求，并且能保證電纜的運用壽命。

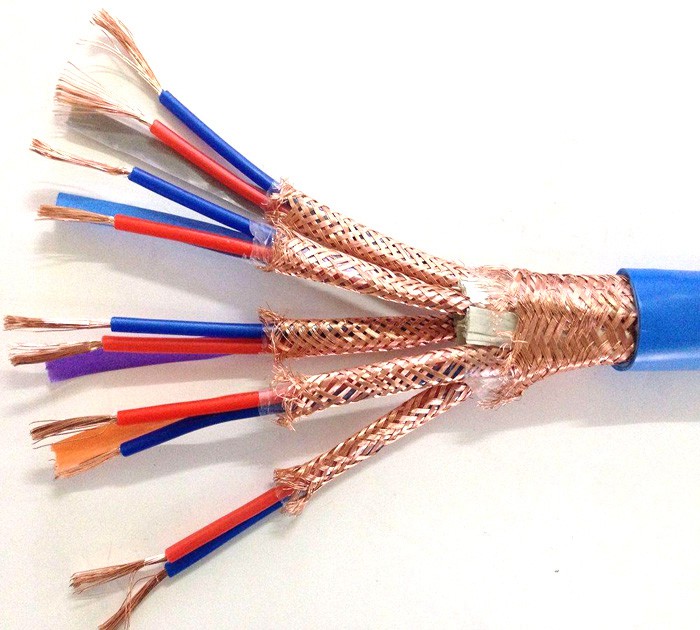

為了削減回路間的彼此串?dāng)_和外部攪擾，電纜選用屏蔽結構。電纜的屏蔽要求是依據不同場合別離選用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等辦法。
屏蔽資料有圓銅線，銅帶、鋁帶/塑料復合帶三種。屏蔽對與屏蔽對具有較好的絕緣功能，電纜在運用中若屏蔽對屏蔽對之間呈現電位差時，不會影響信號的傳輸質量。
二、技術參數
產品額外電壓(U0/U):300/500V
長時間工作溫度為70℃
敷設時環境溫度不低于:固定敷設-40℃,非固定敷設-15℃
最小曲折半徑：無鎧裝層應小于電纜外徑的6倍，帶鎧裝層的電纜應不小于電纜外徑的12倍
在20℃時用直流500V電壓實驗安穩充電1min后絕緣電阻應不小于2500MΩ·Km
各對絞屏蔽之間以及對絞屏蔽與總屏蔽之間應不斷路
電纜的線芯和線芯之間以及屏蔽之間應飽嘗50HZ，溝通2000V電壓實驗5min不擊穿
|
