電纜橋架在我國的運用只要十多年,在歐美發達國家也不過是幾十年，它是整個布線工程中不行短少的部分。那么在施工中電纜橋架設備施工要求及規范怎么樣？
一、一般規則
1.1 本章適用于電壓為10kV及以下新建擴建的一般工業與民用修建電纜、橋架設備和橋架內電纜敷設。
電纜橋架作為布線工程的一個配套項目，現在尚無專門的規范輔導，各生產廠家的規范程式缺少通用性，因而，規劃選型進程應依據弱電各個體系電纜的類型、數量，合理選定適用的橋架。
(1)確認方向：依據修建平面安置圖，結合空調管線和電氣管線等設置狀況、便利修理，以及電纜路由的疏密來確認電纜橋架的最佳路由。在室內，盡或許沿修建物的墻、柱、梁及樓板架起，例如在運用歸納管廊架起時，則應在管道一側或上方平行架起，并考慮引下線和分支線盡量避免穿插，如無其它管架借用，則需自建立(支)柱。
(2)荷載核算：核算電纜橋架主干線縱斷面上單位長度的電纜分量。
(3)確認橋架的寬度：依據布放電纜條數、電纜直徑及電纜的距離來確認電纜橋架的類型、規范, 托臂的長度,支柱的長度、距離、橋架的寬度和層數。
(4)確認設備辦法：依據場所的設置條件確認橋架的固定辦法，挑選懸吊式、直立式、側壁式或是混合式，銜接件和緊固件一般是配套供給的，此外，依據橋架結構挑選相應的蓋板。
(5)繪出電纜橋架平、剖面圖,部分部位還應繪出空間圖，開列資料表。
如與電力電纜橋架合用時，應將電力電纜和弱電電纜各放置一側，中心選用隔板分隔。
弱電電纜與其它低電壓電纜合用橋架時，應嚴格履行挑選具有外屏蔽層的弱電體系的弱電電纜，避免相互間的攪擾。
1.2 電纜橋架設備和橋架內電纜敷設，應按已同意的規劃文件施工。

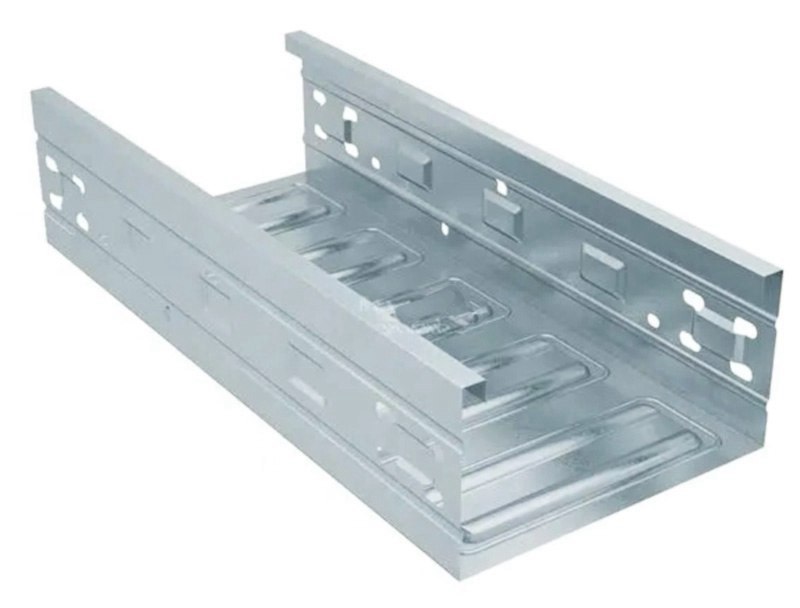

1.3 由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構體系，為電纜橋架，見下圖。
1.4 金屬電纜橋架及其支架和引進或引出的金屬電纜導管有必要接地（PE）或接零（PEN）牢靠，且有必要契合下列規則:
（1）金屬電纜橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相銜接；
?。?）非鍍鋅電纜橋架間銜接板的兩頭跨接線銅芯接地線，接地線最小答應截面積不小于4mm2；
?。?）鍍鋅電纜橋架間銜接板的兩頭不跨接接地線，但銜接板兩頭不少于2個有防松螺帽或防松墊圈的銜接固定螺栓。
（4）電纜敷設禁止有絞擰、鎧裝壓扁、護層開裂和外表嚴峻劃傷等缺點。
（5）電纜橋架處如有防火要求的場所，應采納防火阻隔辦法。
二、施工預備
2.1 技能預備:
?。?）依照已同意的施工組織規劃（施工方案）進行技能、安全交底。
?。?）施工履行工藝規范、圖集、規范完全。
?。?）電纜橋架敷設前，應查看橋架敷設有無與其他設備、管線穿插或堆疊無法施工的當?shù)?，施工前?yīng)與各工種、監理或建設單位及規劃單位洽談好，并作好記載，以確保施工順利進行。
?。?）依據施工圖或施工所用電纜應作好電纜牽引力的核算。
電纜橋架規范及類型有必要契合規劃要求，附件完全；橋架與配件、附件和緊固件各種型鋼均應選用鍍鋅規范件。
各種規范電纜橋架的直線段、彎通、橋架附件及支、吊架立柱及型鋼等有產品合格證，橋架表里應潤滑平坦，無棱刺，不該有歪曲翹邊等變形現象。
橋架訂購或制造應按規劃要求進行，不該有誤，應重復校核避免形成糟蹋。
橋架設備挑選需屏蔽電氣攪擾的電纜回路，有腐蝕的場所、易燃粉塵場所，應選用無蓋無孔關閉型托盤，當需求量體裁衣的場所，宜選用拼裝式托盤或有孔托盤及梯架；在簡單積灰和其它需隱瞞的環境或野外場所，宜帶有蓋板。低壓電力電纜與操控電纜共用同一托盤或梯架時，應選用中心有隔板的托盤或梯架；在托盤、梯架分支、引上、引下處應設恰當?shù)膹澩ǎ灰蚴芸臻g條件約束不方便裝設彎通或有特殊要求時，可選用軟銜接板，鉸接板；彈性縫應設置彈性板；銜接兩段不同寬度或高度的托盤、梯架可裝備變寬或變高板。但在施工中，支、吊架和橋架的挑選應依規劃或工程安置條件挑選。
托盤、梯架的寬和高度，應按下列要求挑選:
(1)電纜在橋架內的填充率，電力電纜不該大于40%；操控電纜不該大于50%。并應留有必定的備用空位，以便今后為添加電纜用；
(2)所選托盤、橋架規范的承載才能應滿意規則。其作業均布荷載不該大于所選托盤、梯架荷載等級的額外均布荷載；
(3)作業均布荷載下的相對撓度不宜大于1/200。
托盤、梯架直線段，可按單件規范長度挑選。單件規范長度一般規則為2、3、4、6m。托盤、梯架的寬度與高度常用規范尺度系列如表2.4-1。
注:符號△表明常用規范
各類彎通及附件規范，應合適工程安置條件，并與托盤、梯架配套。
支、吊架規范挑選，應按托盤、梯架規范層數、跨距等條件裝備，并應滿意荷載的要求。
鋼制橋架的外表處理辦法，應按工程環境條件、重要性、耐久性和技能經濟性等要素進行挑選。一般狀況宜按表2.4-2挑選適用工程環境條件的防腐處理辦法。當選用表中“T”類防腐辦法為鍍鋅鎳合金、高純化等其它防腐處理的橋架，應按規則實驗驗證，并應具有清晰的技能質量指標及檢測辦法。
注：符號“○”表明引薦防腐類別
橋架的外觀查看：橋架產品包裝箱內應有裝箱清單、產品合格證及出廠查驗陳述。托盤、梯架板材厚度應滿意表2.6的規則。外表防腐層資料應契合國家現行有關規范的規則。
熱浸鍍鋅的托盤、橋架鍍層外表應均勻，無毛刺、過燒、掛灰、傷痕、部分未鍍鋅（直徑2mm以上）等缺點，不得有影響設備的鋅瘤。螺紋的鍍層應潤滑，螺栓銜接件應能擰入。
電鍍鋅的鋅層外表應潤滑均勻，細密。不得有起皮、氣泡、花斑、部分未鍍、劃傷等缺點。
噴涂應平坦、潤滑、均勻、不起皮、無氣泡水泡。
橋架焊縫外表均勻，不得有漏焊、裂紋、夾渣、燒穿、弧坑等缺點。
橋架螺栓孔徑，在螺桿直徑不大于M16時，可比螺桿直徑大2mm。
螺栓銜接孔的孔距答應誤差:同一組內相鄰兩孔距離±0.7mm,同一組內恣意兩孔距離±1mm;相鄰兩組的端孔距離±1.2mm。
膨脹螺栓:應依據答應拉力和剪力進行挑選；可按方案檢驗，絲扣應完好無缺。
電纜應有合格證和“CCC”認證標志，并應有“CCC”認證復印件；每盤電纜上應標明規范、類型、電壓等級、長度及出廠日期電纜相應完好無缺。
電纜外觀完好無缺，鎧裝無銹蝕、無機械操作，無皺折和歪曲現象。油浸電纜應密封杰出，無漏油及滲油現象。橡套及塑料電纜外皮及絕緣層無老化及裂紋。電纜端頭密封杰出。
其它隸屬資料；電纜標示牌、油漆、汽油、封鉛、硬脂酸白布帶、橡皮包布、黑包布、塑料絕緣帶等均應契合要求。
三、施工工藝
3.1 電纜橋架設備施工工藝
?。?）電纜橋架設備工藝流程:
定位放線→預埋鐵件或膨脹螺栓→支、吊、托架設備→橋架設備→維護接地設備
（2）依據施工圖確認始端到終端方位，沿圖紙標定走向，找好水平、筆直、彎通，用粉線袋或畫線沿橋架走向在墻面、頂棚、地上、梁、板、柱等處彈線或畫線，并均勻檔距畫出支、吊、托架方位。
?。?）預埋鐵件或膨脹螺栓預埋鐵件的克己加工不該小于120mm × 80mm × 6mm，其錨固圓鋼的直徑不小于10mm。緊密合作土建結構的施工，將預埋鐵件平面緊貼模板，將錨固圓鋼用綁扎或焊接的辦法固定在結構內的鋼筋上；待混凝土模板撤除后，預埋鐵件平面顯露，將支架、吊架或托架焊接在上面進行固定。依據支架接受的荷重，挑選相應的膨脹螺栓及鉆頭；埋好螺栓后，可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。
3.2 橋架設備
直線段鋼制電纜橋架長度超越30m，鋁合金或玻璃鋼制電纜橋架長度超越15m應設有彈性節，跨過彈性縫處設置補償設備，可用帶彈性節的橋架。
橋架與支架間螺栓、橋架銜接板螺栓緊固無遺失，螺母坐落橋架外側，當鋁合金橋架與鋼支架固守時，有相互間絕緣防電化辦法腐蝕辦法，一般可墊石棉墊。
敷設在豎井內和穿越不同防火區的橋架，應按規劃要求方位，有防火阻隔辦法，電纜橋架在電氣豎井內敷設可選用角鋼固定，見圖3.1.8。
電纜橋架在穿過防火墻及防火樓板時，應采納防火阻隔辦法，避免火災沿線路延燃；防火阻隔墻、板，應合作土建施工預留洞口，在洞口處預埋好護邊角鋼，施工時依據電纜敷設的層數和根數用L50×50×5角鋼作固定框，一起將固定柜焊在護邊角鋼上；也能夠先做好框在土建施工中砌體或灌溉混凝土?xí)r設備在墻、板中。
3.3 橋架的接地
當規劃答應運用橋架體系構成接地干線回路時，應契合下列要求:
金屬電纜橋架及其支架引進或引出的金屬電纜導管有必要接地（PE）或接零（PEN）牢靠，且有必要契合下列規范:金屬電纜橋架及其支架全長，與接地（PE）或接零（PEN）干線相銜接不小于2處，使整個橋架為一個電氣通路。非鍍鋅電纜橋架間銜接的兩頭跨接銅芯接地線，接地線最小答應截面積不小于4mm2。鍍鋅電纜橋架間銜接板的兩頭可不跨接接地線，但銜接板兩頭不少于2個有防松螺帽或防松墊圈的銜接固定螺栓。
盤、梯架端部之間銜接電阻不該大于0.00033Ω并運用等電位聯合測驗儀（導通儀）或微Ω表測驗，測驗應在銜接點的兩邊進行，對整個橋架全長的兩頭銜接電阻不該大于0.5Ω或由規劃決議，不然應添加接地址，以滿意要求。接地孔應消除涂層，與涂層觸摸的螺栓有一側的平墊應運用帶爪的專用接地墊圈。
彈性縫或軟銜接處需選用織造銅線銜接。沿橋架全長另敷設接地干線時，每段（包含非直線段）托盤、梯架應至小有一點與接地干線牢靠銜接；在接地部位的銜接處應設備繃簧墊圈，避免松動。
四、支、吊架設備
(1)支架與吊架所用鋼材應平直，無明顯歪曲。下料后長短誤差應在3mm范圍內，堵截處應無卷邊、毛刺；
(2)鋼支架與吊架應焊接結實，無明顯變形，焊接前厚度超越4mm的支架、鐵件應打坡口，焊縫均勻平坦，焊縫長度應契合要求，不得呈現裂紋、咬邊、氣孔、洼陷、漏焊等缺點；
(3)、支架與吊架應設備結實，確保橫平豎直，在有斜度的修建物上設備支架與吊架應與修建物的斜度、視點共同；
(4)支架與吊架的規范一般不該小于扁鋼30mm×3mm；角鋼25mm×25mm×3mm；
(5)禁止用電氣焊切開鋼結構或輕鋼龍骨任何部位；
(6)全能吊具應選用定型產品，并應有各自獨立的吊裝卡具或支撐體系。
(7)固定支點距離一般不該大于1.5～2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩頭及丁字接頭的三端500mm以內應設固定支撐點。
(8)禁止用木磚固定支架與吊架。
五、橋架設備
(1)電纜橋架水平敷設時，支撐跨距一般為1.5～3m，電纜橋架筆直敷設時固定點距離不宜大于2m。橋架彎通曲折半徑不大于300mm時，應在距曲折段與直線段結合處300～600mm的直線段側設置一個支、吊架。當曲折半徑大于300mm時，還應在彎通中部增設一個支、吊架。支、吊架和橋架設備有必要考慮電纜敷設曲折半徑滿意規范最小曲折半徑。見表3.1.5。
注：為電纜外徑
(2)門型角鋼支架的設備:梯型橋架沿墻筆直敷設，可運用門型角鋼支架，支架的固定應盡或許合作土建施工預埋。如圖3.1.5（2-1），也可在土建施工中預埋開角螺栓，用開角螺栓固定支架如圖3.1.5（2-1），也能夠選用膨脹螺栓固定。
圖3.1.5.(2-1) 角鋼支架預埋設備
圖3.1.5.(2-２) 鋼支架預埋地腳螺栓設備
(3)梯型角鋼支架的設備:橋架沿墻、柱水平設備時，托壁需設備在異型鋼立柱上，而立柱要設備在梯型角鋼支架上，使柱和墻上的橋架固定支架（或托臂）在同一條直線上。制造見圖和表3.1.5（3）底架與門型架焊接時，焊角高度5mm。
表 3.1.5（3）梯型角鋼支架制造尺度表
(4)電纜橋架立柱側壁式設備:立柱是直接支承托臂的部件，分工字鋼槽鋼、角鋼、異型鋼立柱；立柱能夠在墻上、柱上設備、也可懸吊在梁板上設備。做法在混凝土可預埋鐵件；砌體可砌筑預制砌塊；也能夠選用膨脹螺栓但有必要在混凝土強度C20或磚強度在MU10以上的磚砌體上，作法可參照3.1.5（4a、b、c、d、e、f）。
(5)電纜橋架應敷設在易燃易爆氣體管和熱力管道的下方，當規劃無要求時，與管道的最小凈距，契合3.1.5（5）的規則。
表明3.1.5（5）與管道的最小凈距
六、托臂設備:
托臂是直接支承托盤、梯架獨自固定的剛性部件，托臂有螺栓固定可預埋螺栓，也可選用膨脹螺栓，也可卡接，如圖3.1.6（1）、（2）、（3）、（4）、（5）。
七、電纜橋架設備要求
(1)槽式大跨距電纜橋架由室外進入修建物內時,橋架向外的斜度不得小于1/100。
(2)電纜橋架與用電設備交越時,其間的凈距不小于0.5m。
(3)兩組電纜橋架在同一高度平行敷設時,其間凈距不小于0.6m。
(4)在平行圖上繪出橋架的路由,要注明橋架起點、結尾、拐彎點、分支點及升降點的坐標或定位尺度、標高,如能制作橋架敷設軸側圖,則對資料計算將更準確。
直線段：注明全長、橋架層數、標高、類型及規范。拐彎點和分支點:注明所用轉彎接板的類型及規范。升降段：注明標高改變,也可用部分大樣圖或剖面圖表明。
(5)橋架支撐點, 如立柱、托臂或非規范支、構架的距離、設備辦法、類型規范、標高,可統一在平面上列表闡明,也可分段標出用不同的剖面圖、單線圖或大樣圖表明。
(6)電纜引下點方位及引下辦法,一般來說,大批電纜引下可用筆直彎接板和筆直引上架,少數電纜引下可用導板或引管,注明引下辦法即可。
(7)電纜橋架宜高出地上2.2m以上,橋架頂部距頂棚或其它障礙物不該小于0.3m，橋架寬度不宜小于0.1m，橋架內橫斷面的填充率不該超越50%。
(8)電纜橋架內纜線筆直敷設時，在纜線的上端和每距離1.5m處應固定在橋架的支架上，水平敷設時, 在纜線的首、尾、轉彎及每距離3~5m處進行固定。
(9)在吊頂內設置時,槽蓋敞開面應堅持80mm的筆直凈空,線槽截面運用率不該超越50%。
(10)布放在線槽的纜線能夠不綁扎，槽內纜線應順直，槽內纜線應順直，盡量不穿插，纜線不該溢出線槽，在纜線進出線槽部位, 轉彎處應綁扎固定。筆直線槽布放纜線應每距離1.5m固定在纜線支架上。
(11)在水平、筆直橋架和筆直線槽中敷設線時,應對纜線進行綁扎。4對線電纜以24根為束，25對或以上主干線電纜、光纜及其它信號電纜應依據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎距離不宜大于1.5m，扣距離應均勻，松緊適度。
(12)橋架水平敷設時,支撐距離一般為1.5-3m，筆直敷設時固定在修建物構體上的距離宜小于2m。
八、電纜橋架型式及種類的挑選及鋪設規范
電纜橋架型式及種類的挑選
（1）需屏蔽電氣攪擾的電纜網路或有防護外部（如：有腐蝕液體，易燃粉塵等環境）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋）
（2）強腐蝕性環境應選用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用相同資料，提高橋架及附件的運用壽命，電纜橋架。在簡單積灰和其它需隱瞞的環境或野外場所宜加蓋板。
?。?）除上述狀況外，可依據現場環境及技能要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在簡單積灰和其它需隱瞞的環境或野外場所宜加蓋板。
?。?）在公共通道或野外跨過道路段，底層梯級的底部宜加墊板或在該段運用托盤 。大跨距跨過公共通道時，可依據用戶要求提高橋架的載荷才能或選用行架。
（5）大跨距（>3m）要選用復合型橋架（FB）。
（6）野外要選用復合環氧樹脂橋架（F）。
電纜橋架規范挑選
（1）復合環氧樹脂電纜橋架的寬度和高度就按下表挑選，并應契合電纜填充率不超越有關規范規范的規則值，動力電纜可取40-50%，操控電纜可取50%-70%，別的需預留10%-25%的式程開展余量。
?。?）各種彎通及附件規范應契合工程安置條件并與橋架相配套。
?。?）支、吊架規范的挑選，應按橋架規范、層數、跨距等條件裝備。并應滿意荷載的要求。
?。?）橋架橫截面積的挑選見表橋架上電纜網絡中任一線路的最大主動過電流維護的額外電流值或整定值（A） 橋架橫截面充許最小值(mm2)0-60 12961-100 258101-200 452201-400 645401-600 968
關于電纜橋架的支、吊架的裝備
?。?）戶內支、吊短跨距一般采納1.5-3m。野外立柱中跨距一般采納6m。
?。?）非直線段的支、吊架裝備就遵從以下準則。當橋架寬度<300mm時，應在距非直線段與直線結合處300-600m的直線段側設置一個支、吊架。當橋架寬度>300mm時，除契合下述條件外，在非直線段中部還應增設一個支、吊架。
（3）拉擠玻璃鋼電纜橋架多層設置時層間中心距為200mm、250mm、300mm、350mm。
（4）橋架直線段每隔50m應予留彈性縫20-30mm（金屬橋架）。
防火：要求橋架防火的區段，有必要選用鋼制或不燃、阻燃資料。
拉擠玻璃鋼電纜橋架的接地
?。?）橋架體系應具有牢靠的電氣銜接并接地（只對金屬橋架）。
?。?）當答應運用橋架體系構成接地干線回路時應契合下列要求。橋架端部之間銜接電阻應不大于0.00033Ω，接地孔應鏟除絕緣涂層。在1kV及以下中性點直接接地體系中，受電設備的接地與體系中性線接地相連。裝有牽動堵截供電設備時，橋架的級長方向金屬橫截面積應不小于規則值。
?。?）沿橋架全長另敷設接地干線時，每段（包含非直線段）橋架應至少有一點與接地干線牢靠銜接。
?。?）關于振蕩場所，在接地部位的銜接處應設備繃簧圈。
橋架體系規劃內容
橋架體系工程規劃應與土建、工藝以及有關專業親近相合作以確認最佳安置，其規劃內容可含有：橋架體系的有關剖面圖；橋架體系的平面安置圖；橋架體系所需直線段、彎通、支、吊架規范和數量的明細表以及必要的闡明；有特殊要求的非標件技能闡明或示意圖。
設備
電纜橋架的設備請參照中國修建規范規劃研究院所發行的JSJT-121全國通用修建規范規劃-電氣設備規范圖集《電纜橋架設備》。
規劃要求
?。?）橋架體系的途徑平面安置圖。
（2）橋架體系的有關斷面圖。
?。?）橋架體系所用防腐原料及所需直通、彎通、支（吊）架等的規范和數量明細表以及必要的闡明，銜接板及螺絲、防護帽按以上要求由生產廠家配齊。
?。?）有特殊要求的非規范技能闡明或示圖。
